最近充电头网拿到了荣耀亲选一款66W氮化镓充电器配配查官网，同时随机附送一条1米长6A USB-C快充数据线，套装同时使用可支持荣耀和华为旗下机型进行66W超级快充。在荣耀背书下，产品性能、质量自然没得说，可以说是荣耀、华为用户的一个很好选择。
不仅日如此，这款充电器还支持65W PD/PPS快充，还能用于为笔电、平板等设备充电。在英集芯高集成合封氮化镓电源方案的助力下， 产品机身设计得也非常的小巧，出现携带更方便。下面我们就来看看这款产品的具体做工水准。
荣耀亲选66W氮化镓充电器开箱

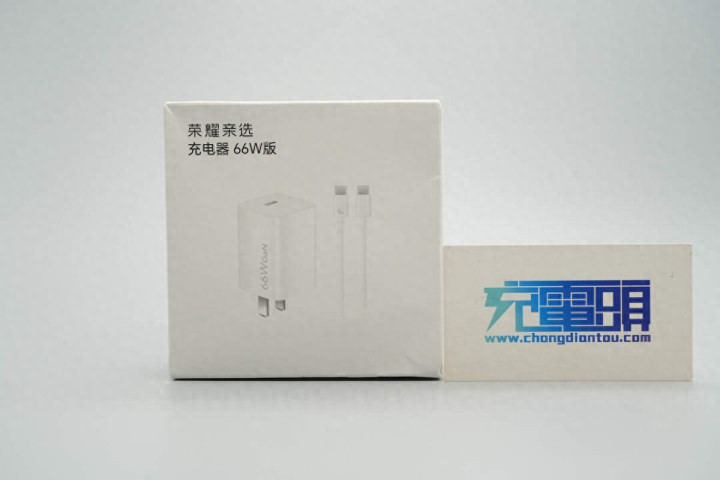

包装盒正面印有产品品牌、名称以及套装外观图。

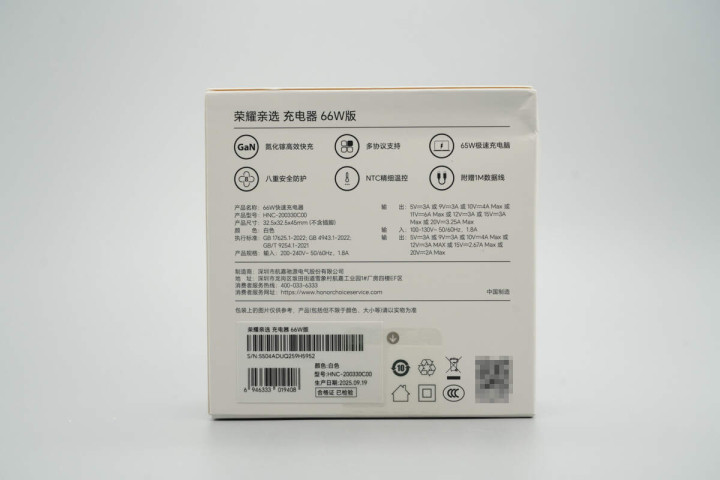

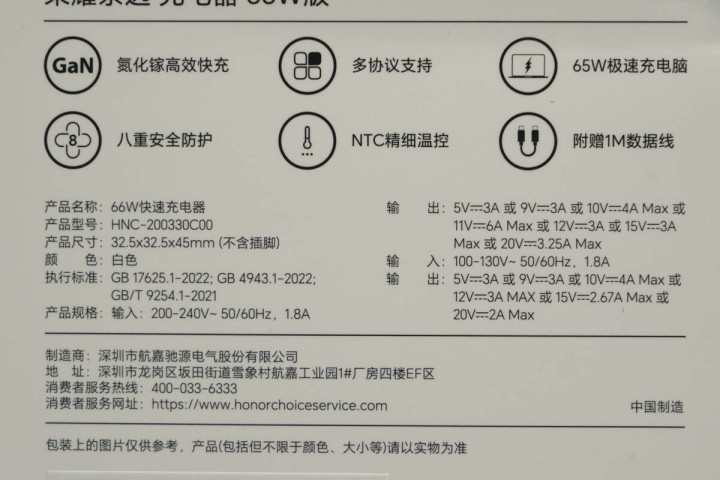

背面印有产品六大卖点、规格参数以及制造商信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。

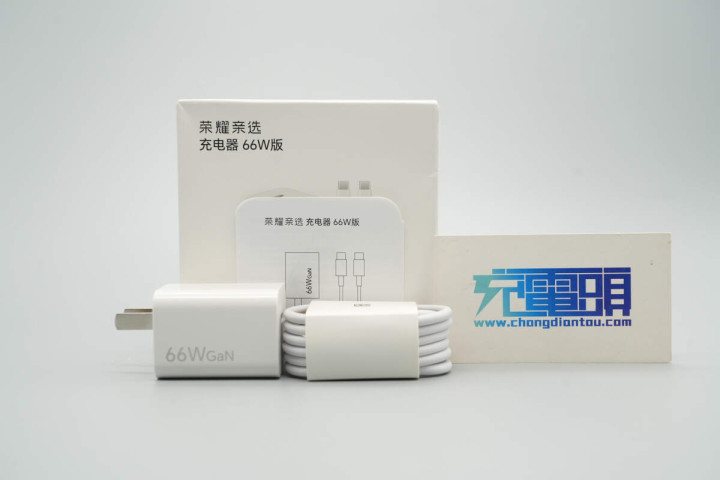

包装内含充电器、数据线以及使用说明书。

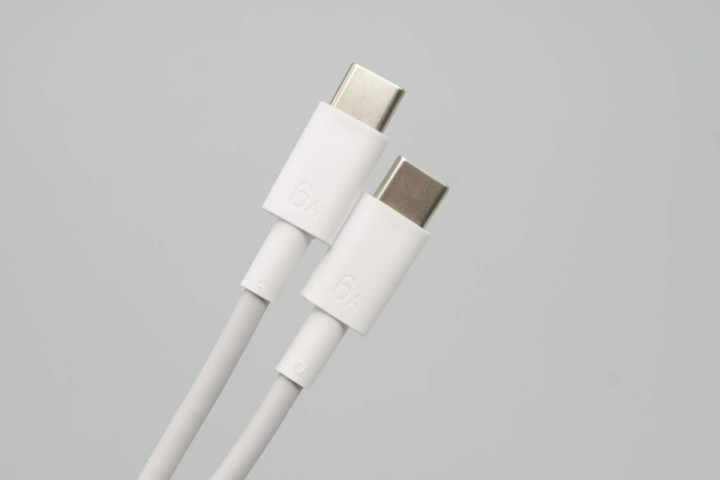

附带数据线为USB-C to USB-C类型，经典白色配色，端子外壳磨砂处理方便插拔，同时设计有6A字样，表明可过6A大电流。

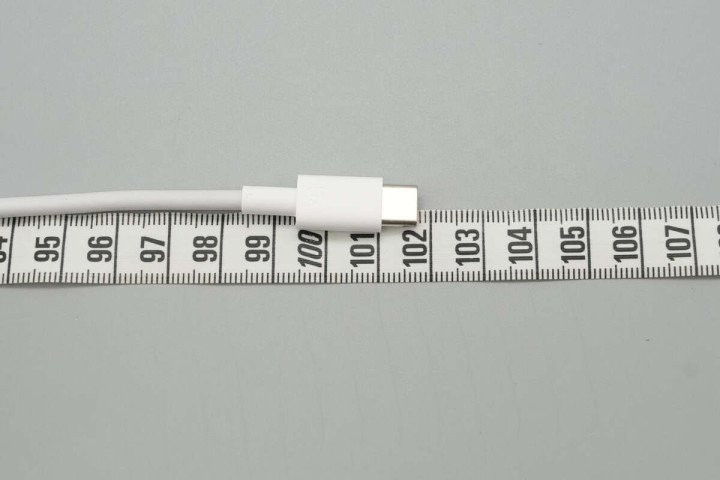

测得数据线长度约为102cm。

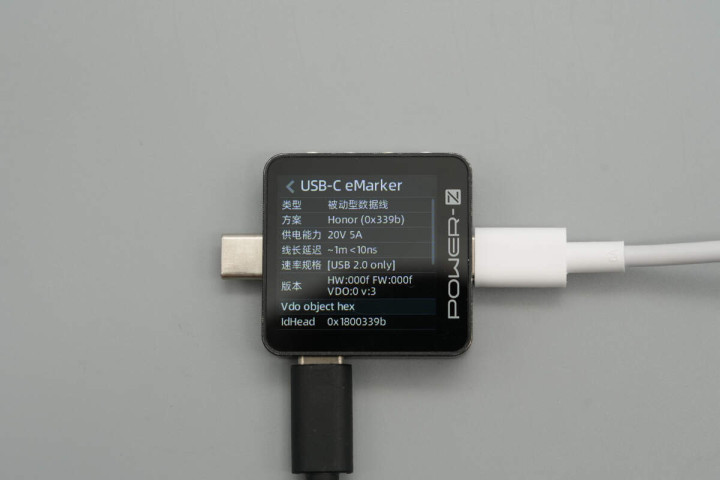

另外使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
荣耀亲选66W氮化镓充电器为经典白色外观设计，采用高阻燃材质塑料外壳，腰身高光亮面处理，整体十分的小巧。

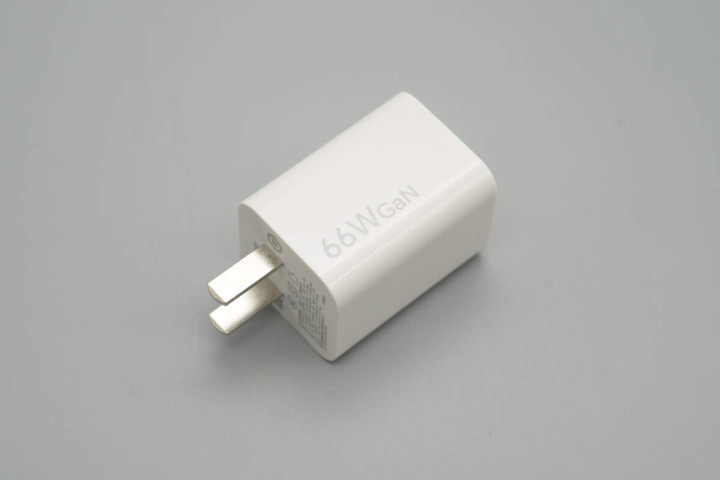

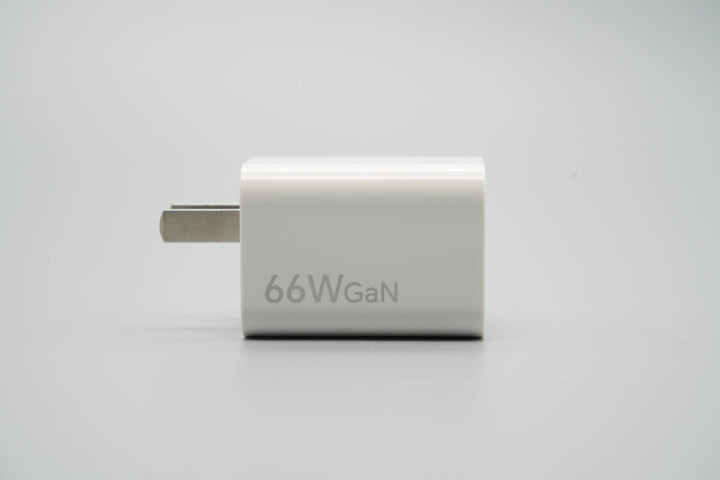

腰身一面印有66W GaN字样，直观表明这是一款66W氮化镓充电器。

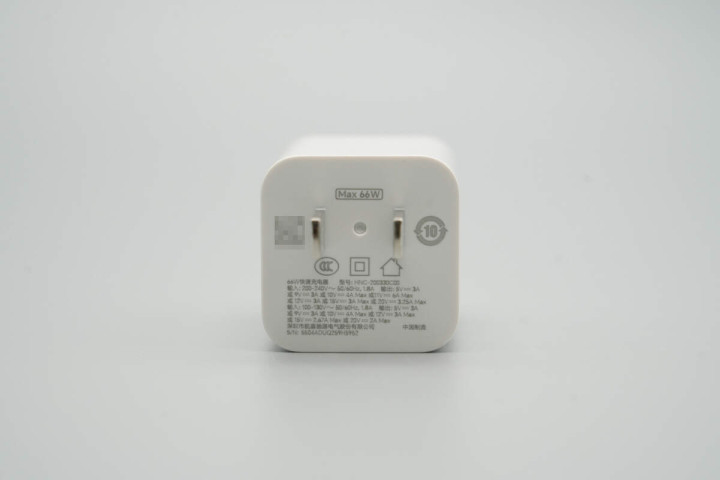

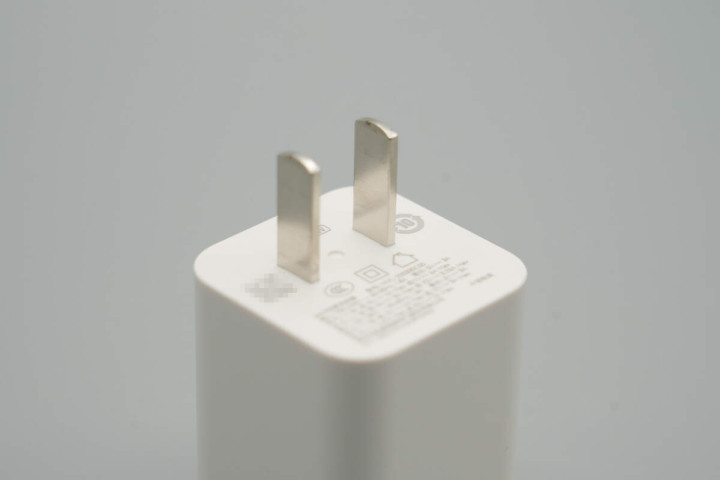

输入端外壳上印有充电器参数信息。

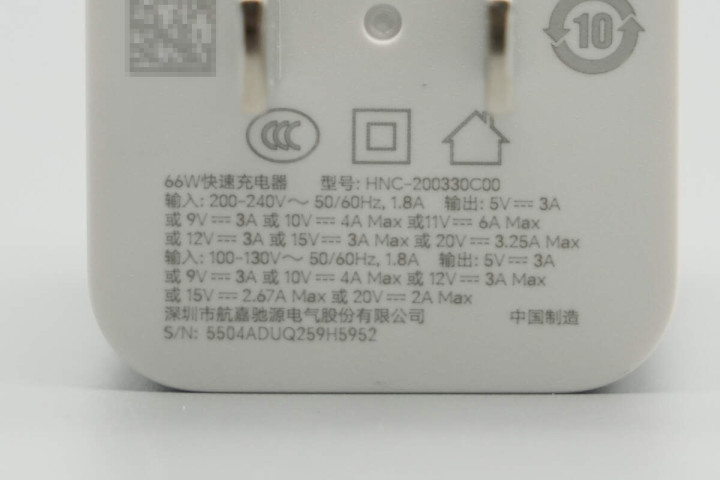

产品参数特写
型号：HNC-200330C00
输入：200-240V~50/60Hz 1.8A
输出：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V3.25A Max
输入：100-130V~50/60Hz 1.8A
输出：5V3A、9V3A、10V4A、12V3A、15V2.67A、20V2A Max
制造商：深圳市航嘉驰源电气股份有限公司
充电器通过了CCC认证。
充电器配备固定式国标插脚。

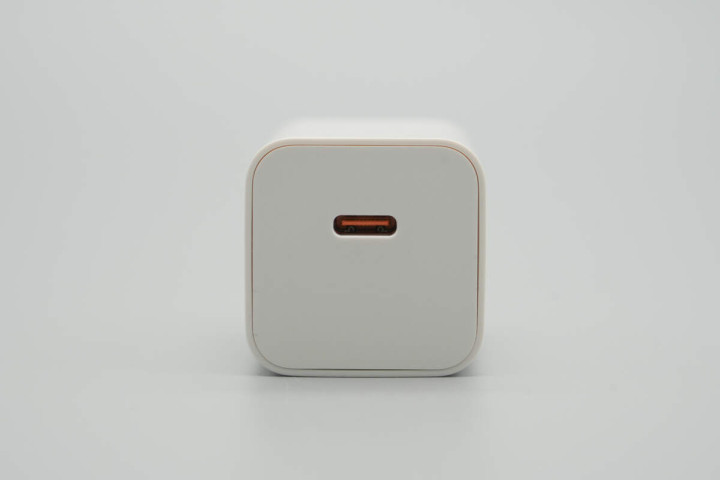

输出顶面配备单USB-C接口。

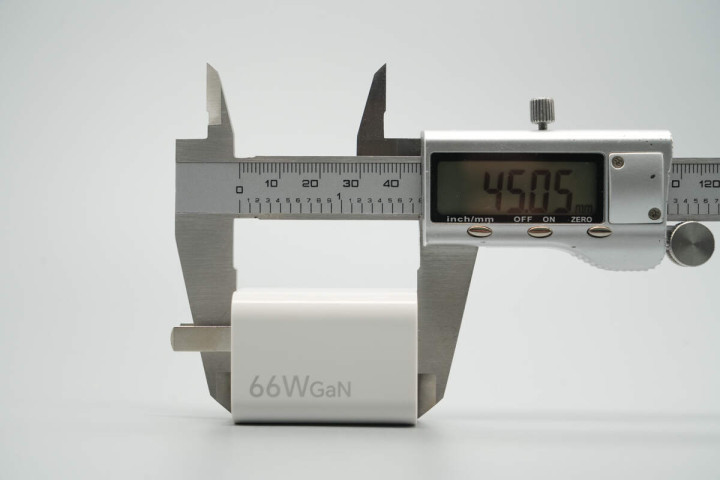

实测充电器机身长度为45.05mm。

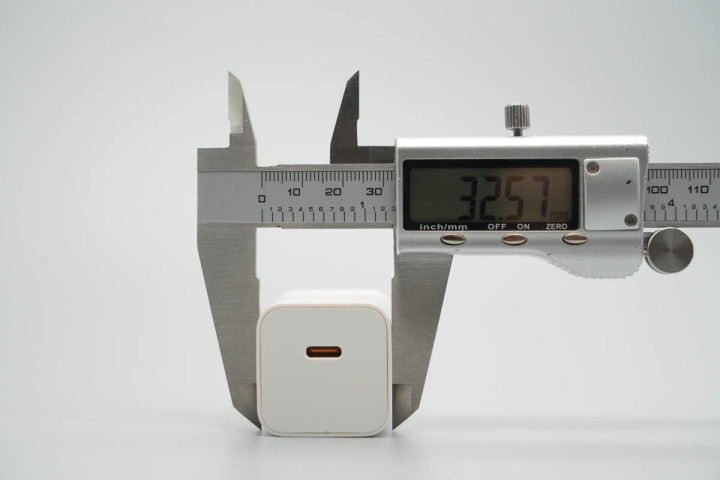

宽度为32.57mm。

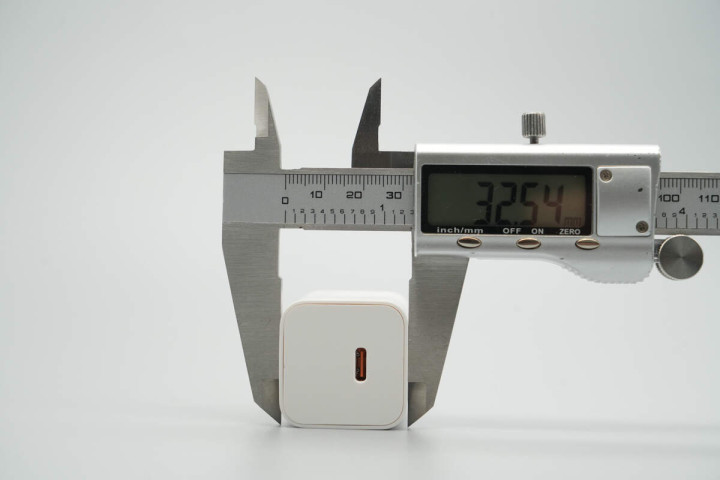

厚度为32.54mm。

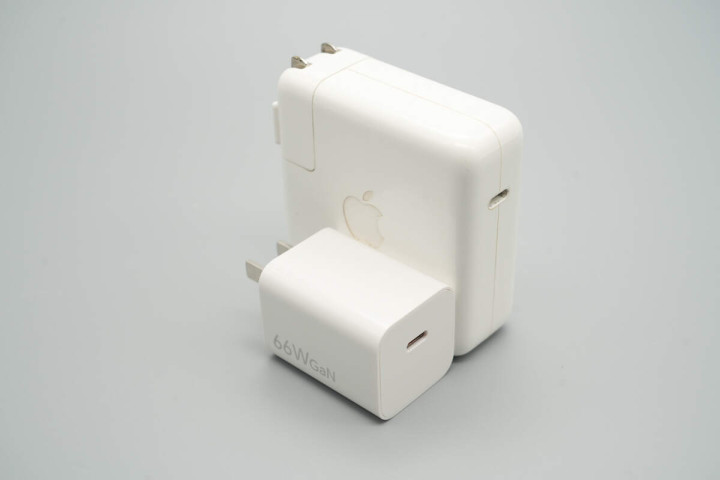

和苹果67W充电器放在一起对比，体积优势非常明显。

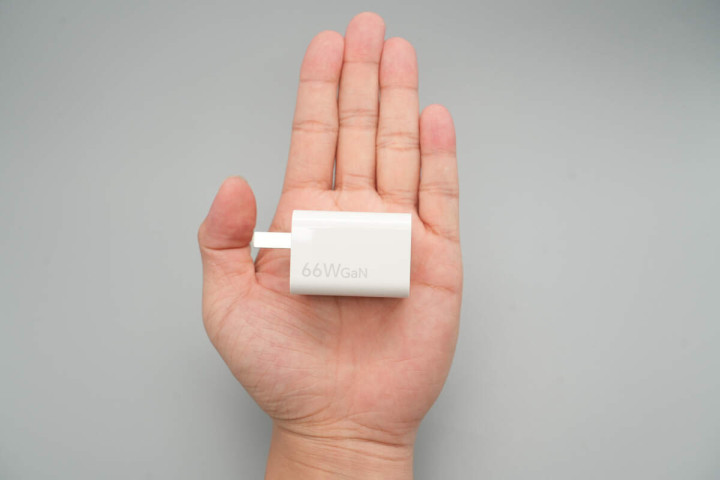

充电器拿在手上的大小直观感受。

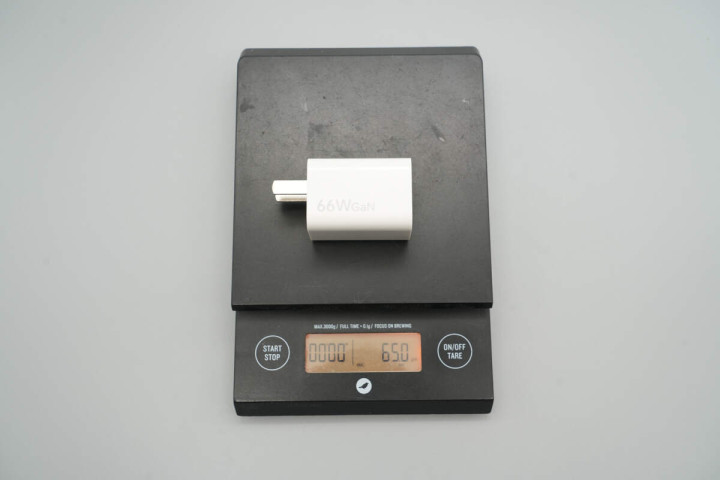

另外测得充电器重量约为65g。

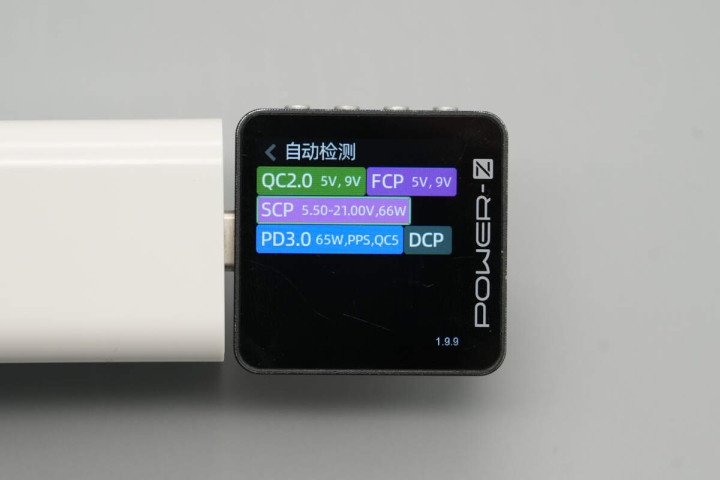

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

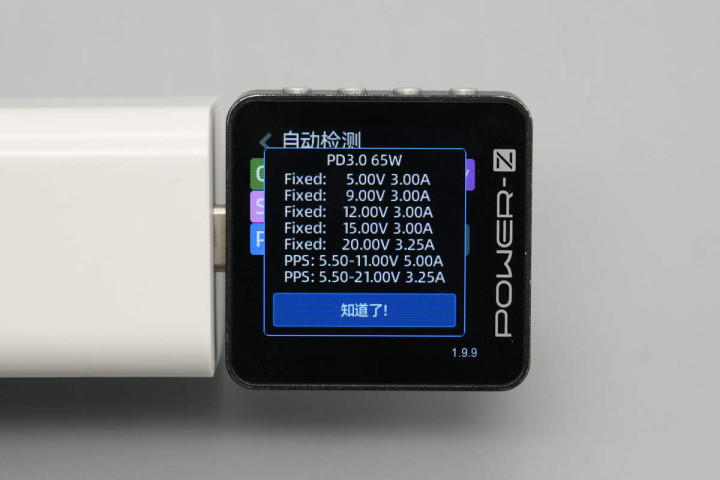

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5.5-11V5A、5.5-21V3.25A两组PPS电压档位。

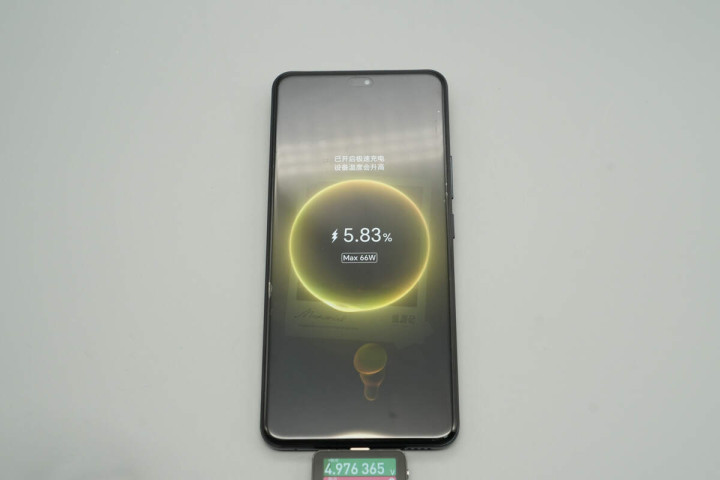

使用这款充电器给荣耀Power充电，成功开启66W快充。

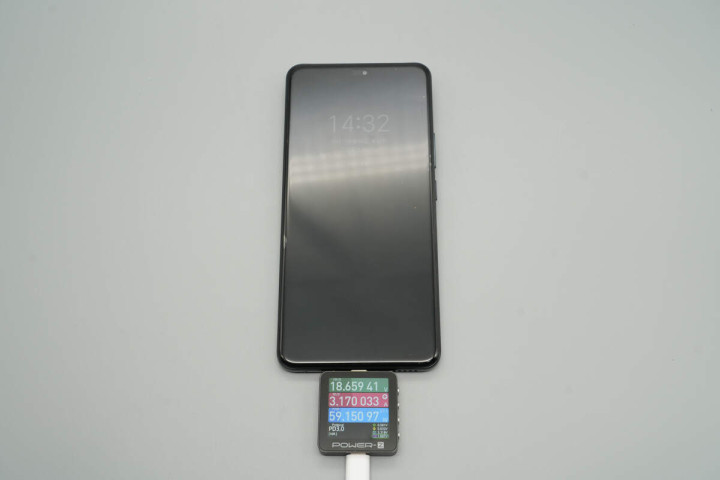

测得荣耀亲选66W氮化镓充电器给荣耀Power充电的充电功率约为59.15W。
荣耀亲选66W氮化镓充电器拆解

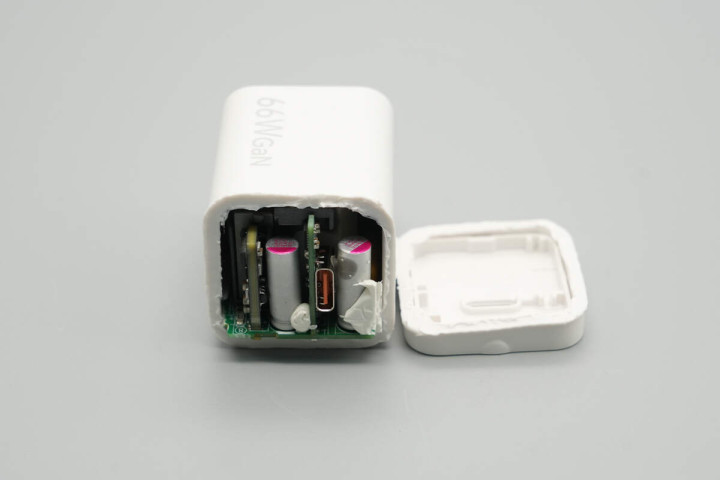

暴力切割开充电器机身顶部外壳。

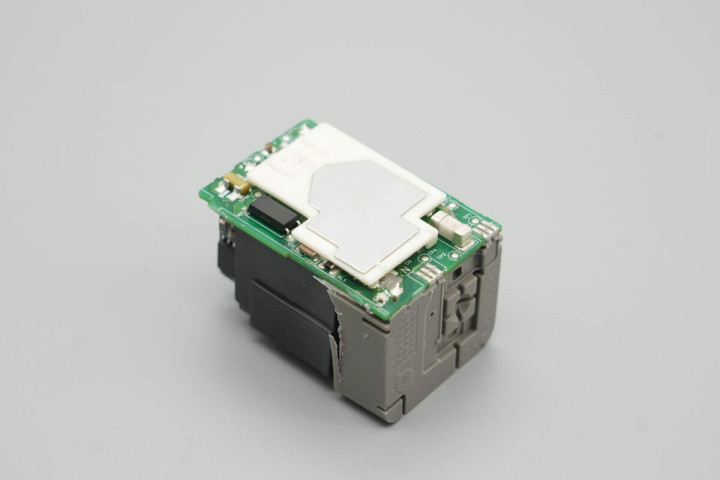

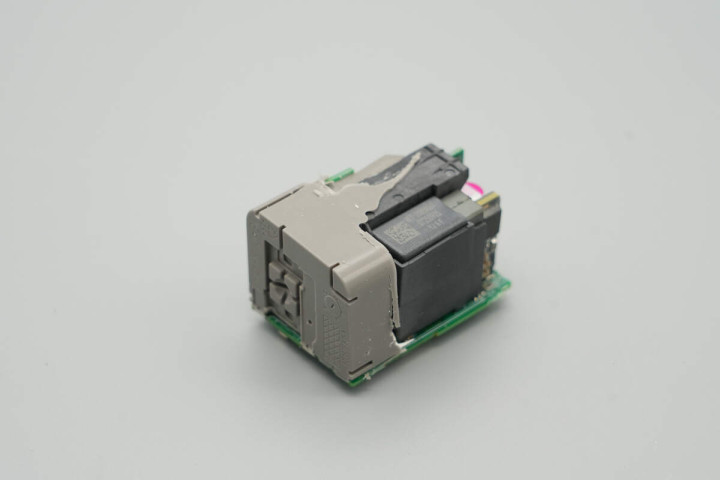

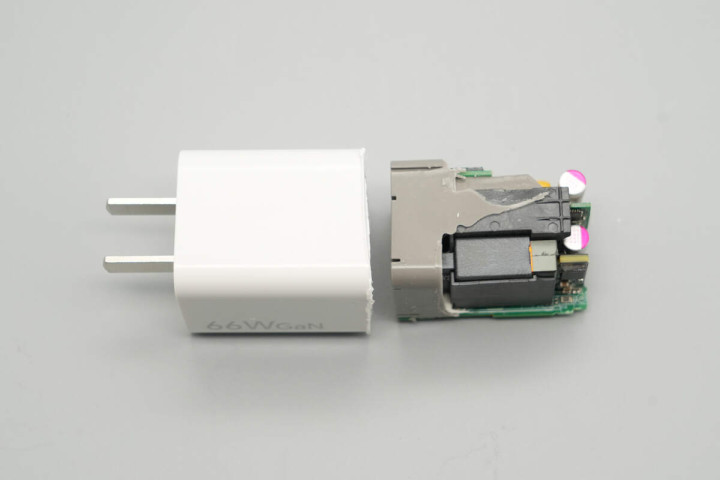

接着将内部PCBA模块取出。

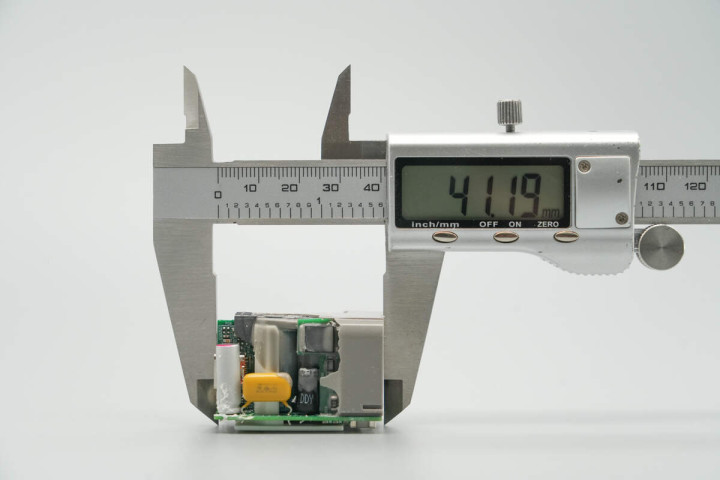

测得PCBA模块长度为41.19mm。

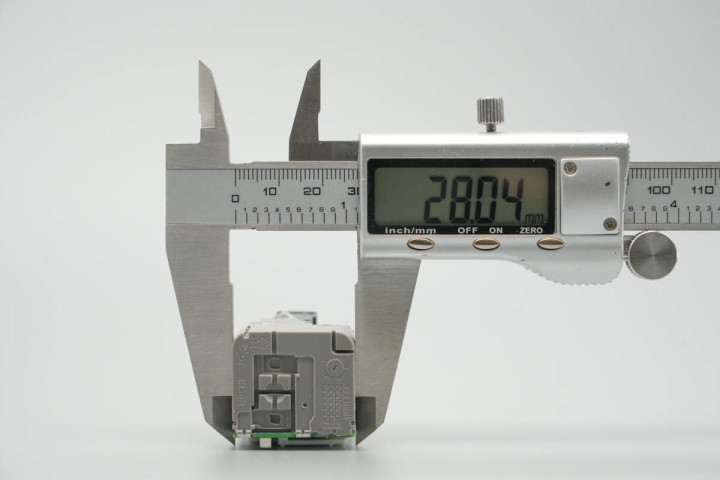

宽度为28.04mm。

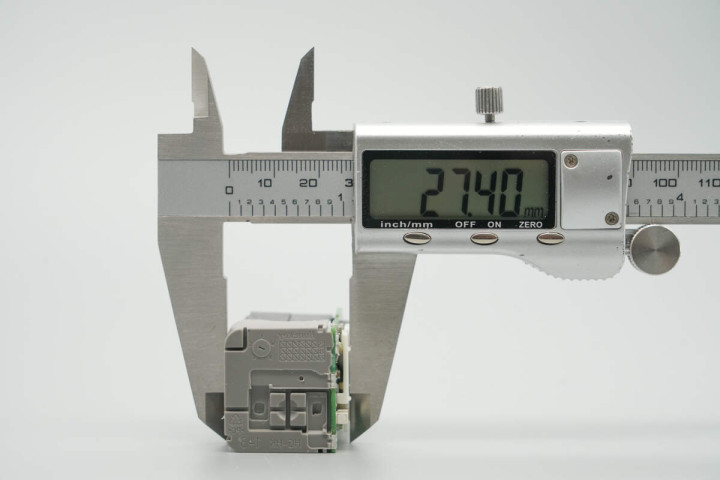

厚度为27.4mm。
PCBA模块输入端为接触式通电设计，并且填充导热胶密封以及固定。
模块底部覆盖绝缘板和散热片。
清理掉导热胶和底部塑料板，模块正面两端均焊接有小板，中心设有隔离板对电容和变压器进行隔离。

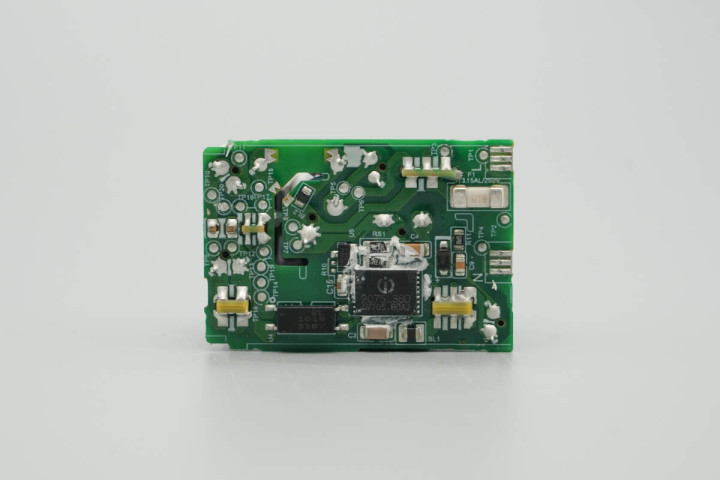

主板背面设有贴片保险丝、电源主控芯片和光耦。
模块输入端焊接有小板。

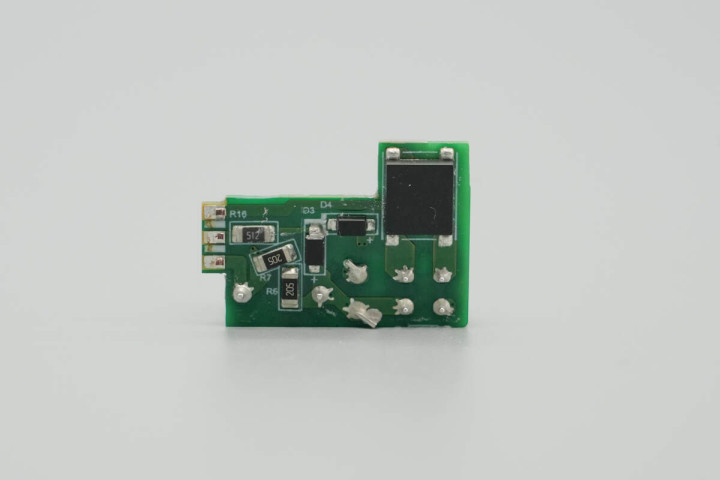

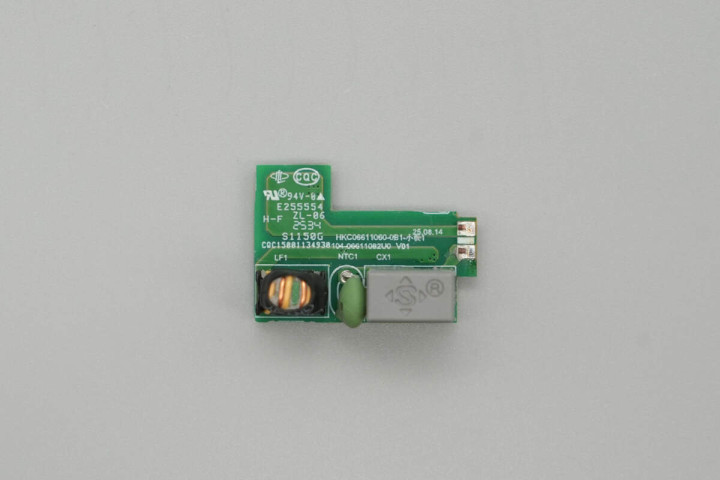

将小板拆下，板子正面设有安规X2电容、NTC热敏电阻以及共模电感。
背面设有整流桥。

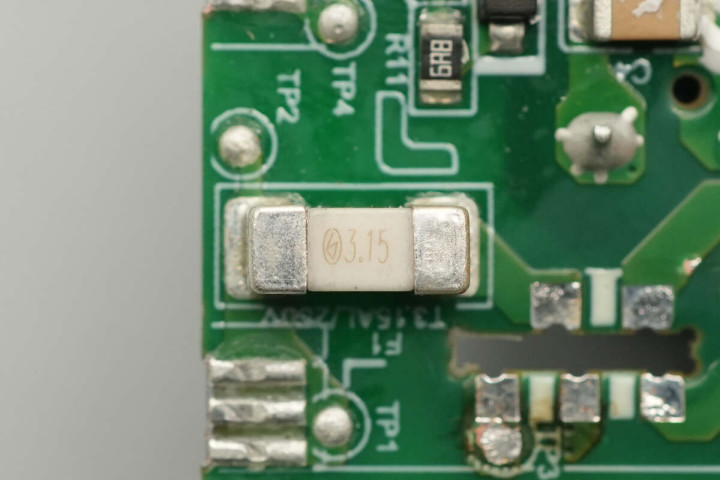

贴片保险丝来自贝特电子，额定电流3.15A。

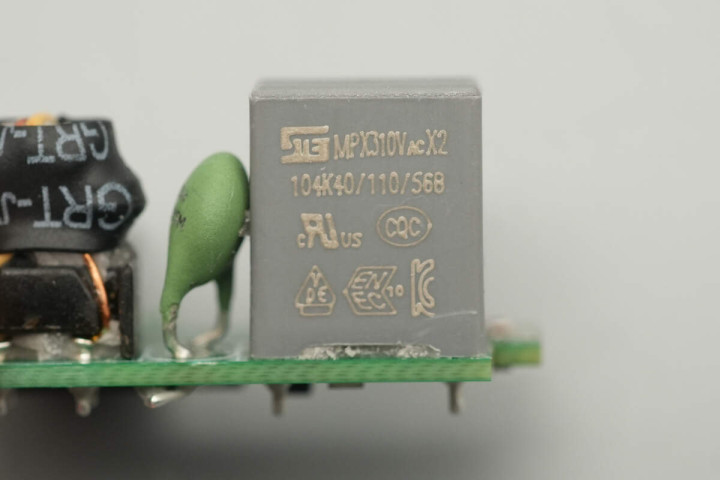

安规X2电容来自STE松田电子，容量0.1μF。

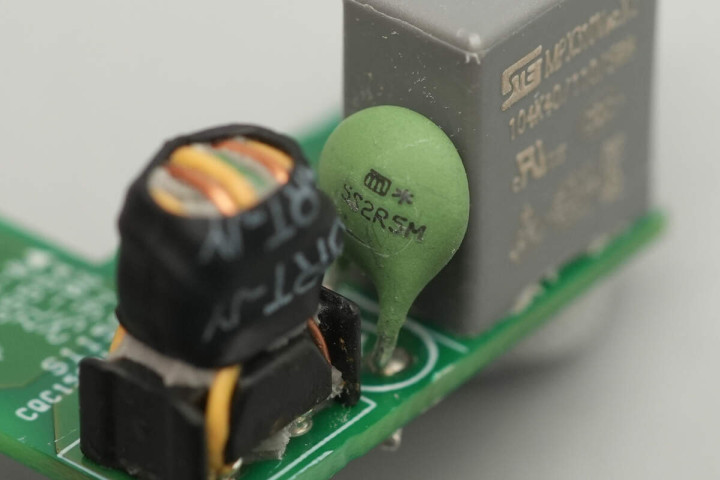

NTC热敏电阻用于抑制上电浪涌电流。

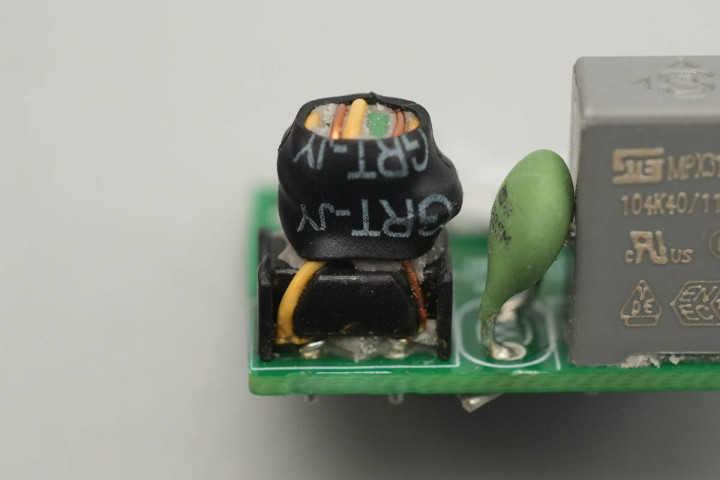

共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

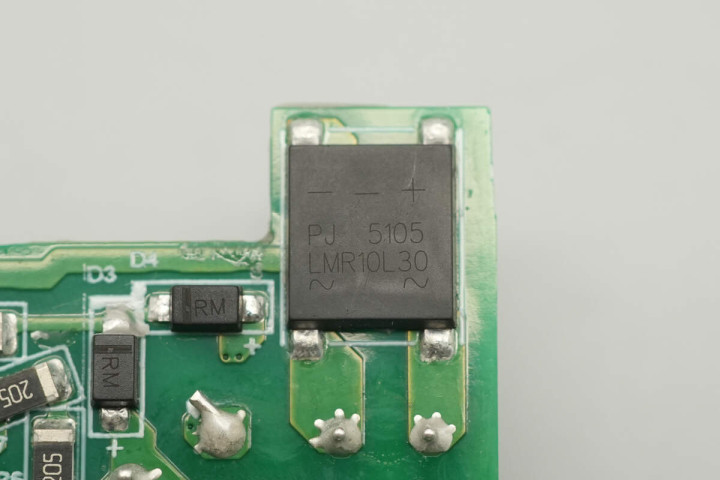

整流桥来自PANJIT强茂，型号LMR10L30。

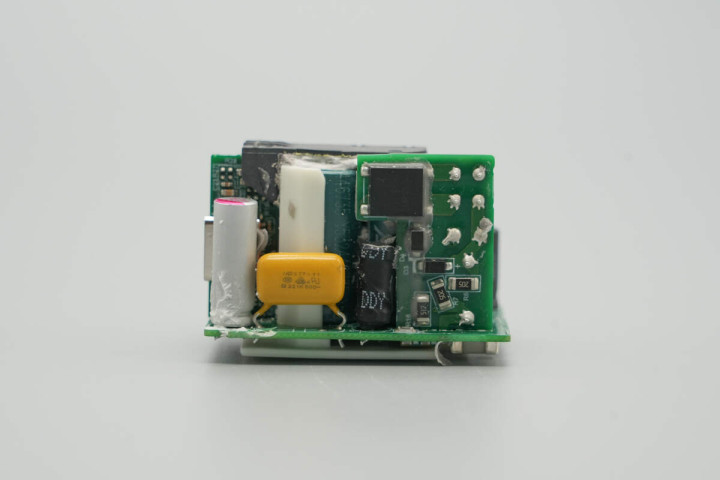

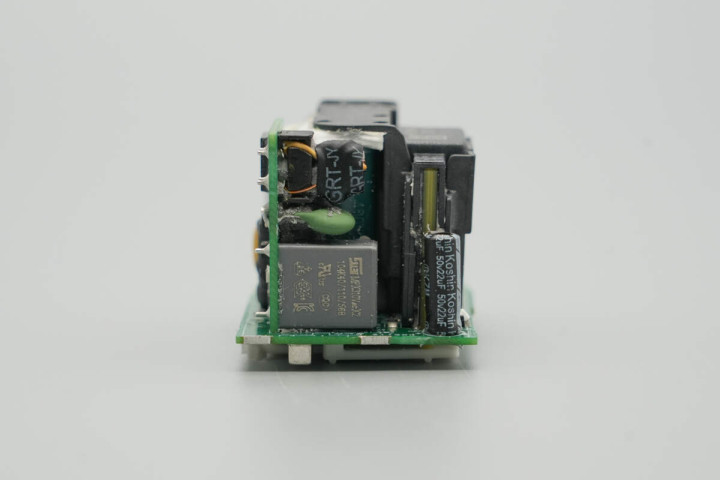

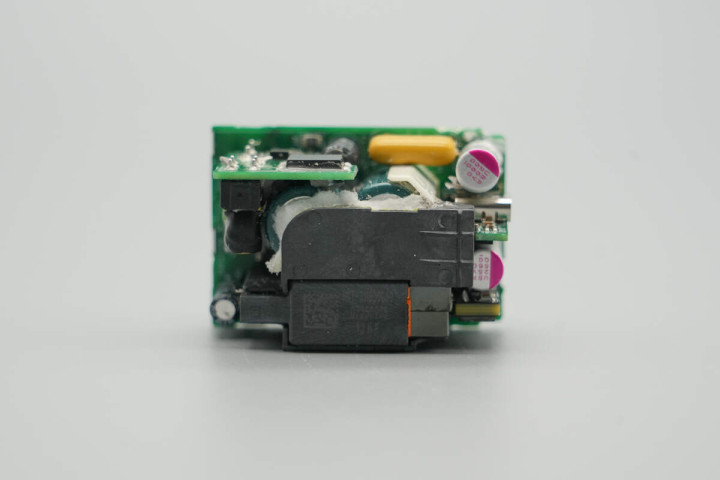

模块一侧设有工字电感、高压滤波电解电容以及安规Y电容，初次级间设有白色小板隔离绝缘，与背面塑料板为一体式设计。

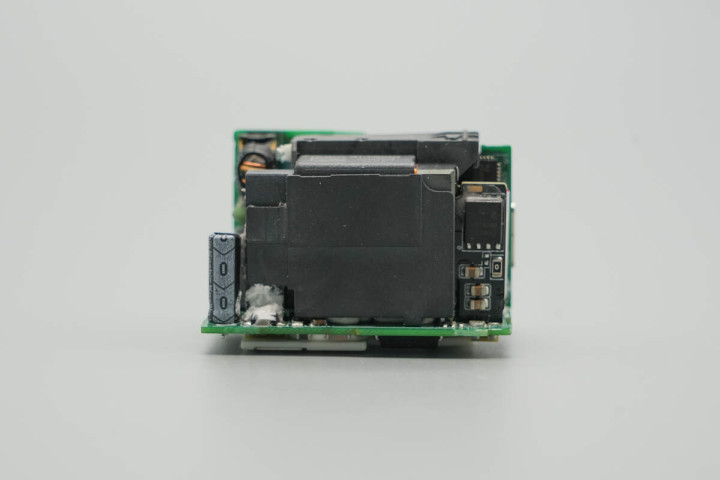

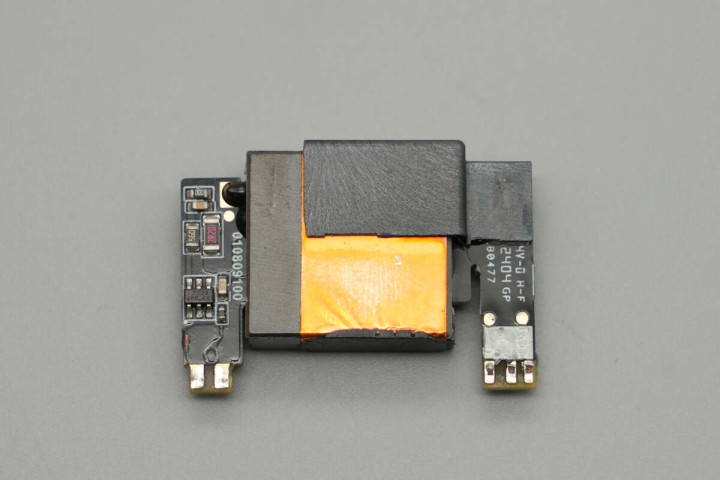

另一侧设有主控芯片供电电容和平面变压器模块，变压器磁芯外套塑料壳。

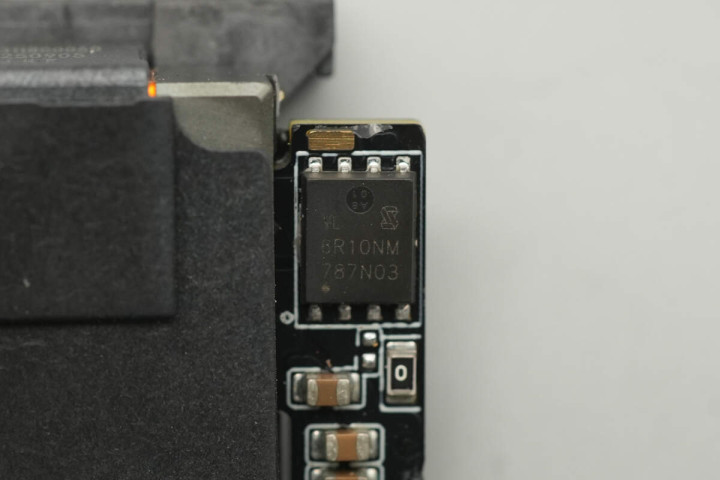

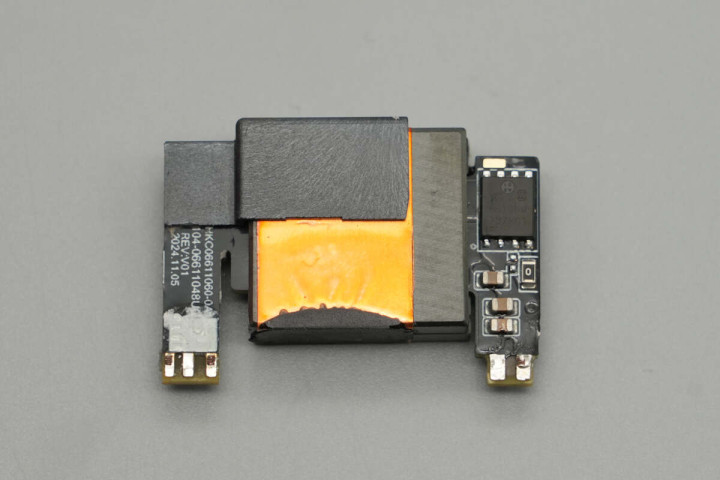

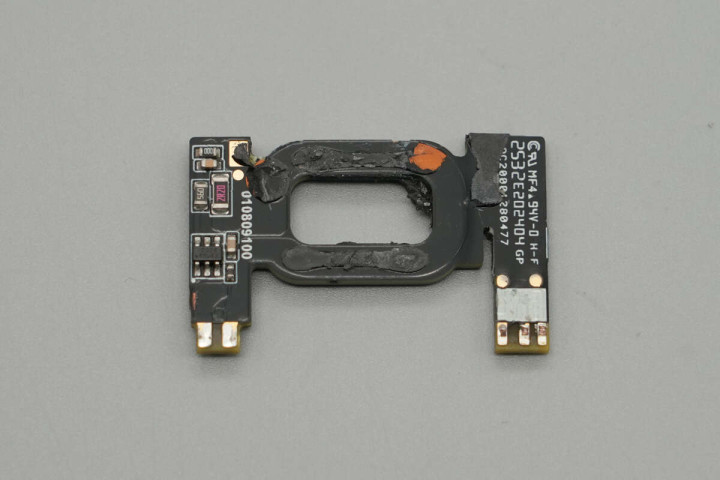

将平面变压器模块拆下，磁芯还包裹铜箔，小板右侧设有一颗同步整流管。
对应的背面设有一颗同步整流控制器。

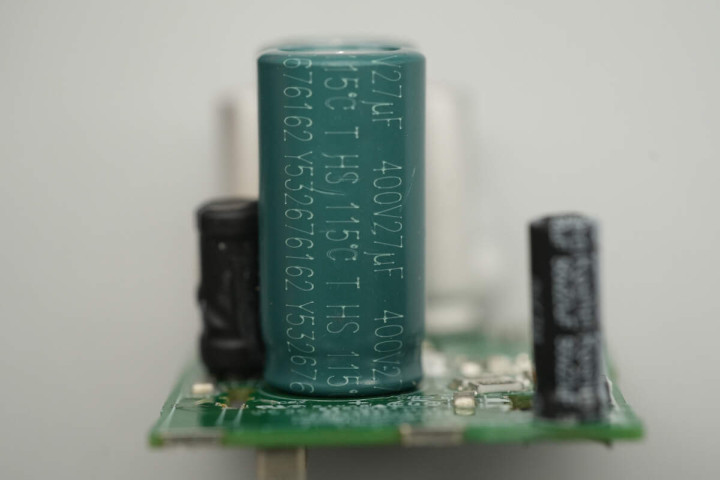

两颗高压滤波电解电容都是来自AiSHi艾华。
且电容规格都是400V27μF。
工字滤波电感外套热缩管绝缘保护。

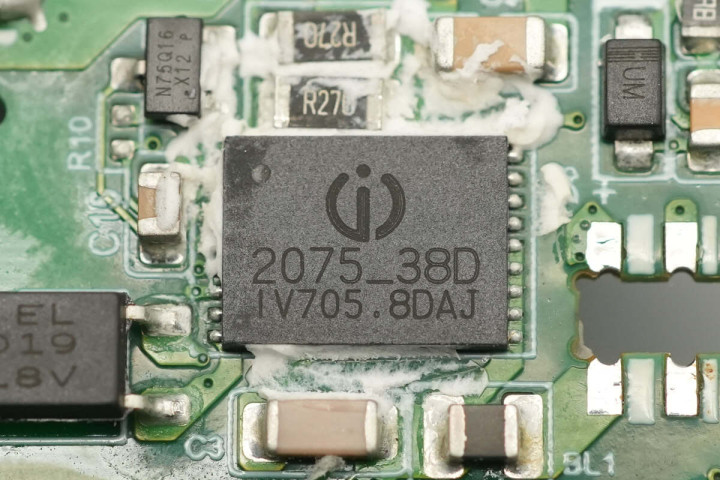

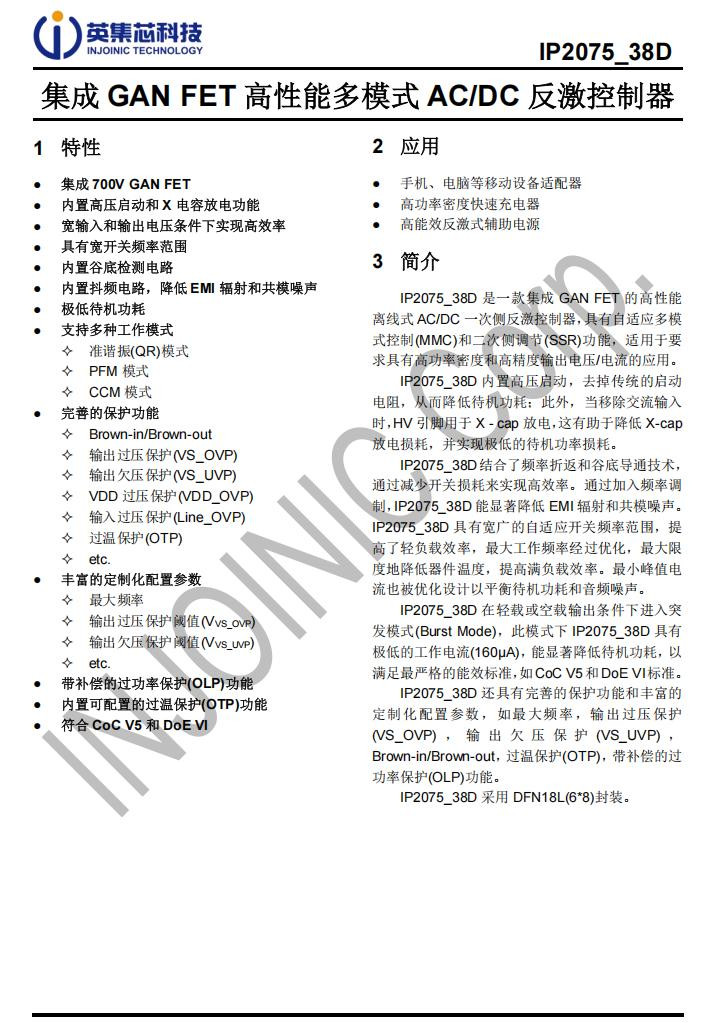

电源主控芯片来自英集芯，型号IP2075_38D，这是一款集成GAN FET的高性能离线式 AC/DC一次侧反激控制器，具有自适应多模式控制(MMC)和二次侧调节(SSR)功能，适用于要求具有高功率密度和高精度输出电压/电流的应用。
IP2075_38D内置高压启动，去掉传统的启动电阻，从而降低待机功耗；此外，当移除交流输入时，HV引脚用于X-cap放电，这有助于降低X-cap放电损耗，并实现极低的待机功率损耗。芯片结合了频率折返和谷底导通技术，通过减少开关损耗来实现高效率。通过加入频率调制，IP2075_38D能显著降低EMI辐射和共模噪声。
IP2075_38D具有宽广的自适应开关频率范围，提高了轻负载效率，最大工作频率经过优化，最大限度地降低器件温度，提高满负载效率。最小峰值电流也被优化设计以平衡待机功耗和音频噪声。
IP2075_38D在轻载或空载输出条件下进入突发模式(Burst Mode)，此模式下具有极低的工作电流(160µA)，能显著降低待机功耗，以满足最严格的能效标准，如CoC V5和DoE VI标准。
IP2075_38D还具有完善的保护功能和丰富的定制化配置参数，如最大频率，输出过压保护，输出欠压保护，Brown-in/Brown-out，过温保护，带补偿的过功率保护功能。采用DFN18L(6*8)封装。

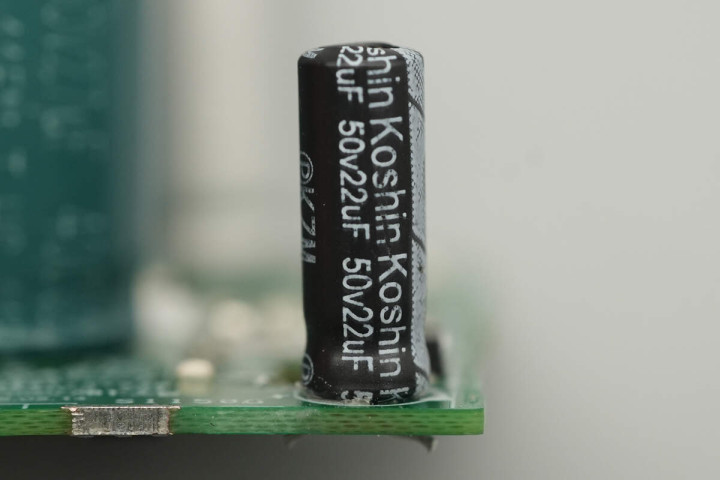

主控芯片供电电容来自东佳，规格为50V22μF。

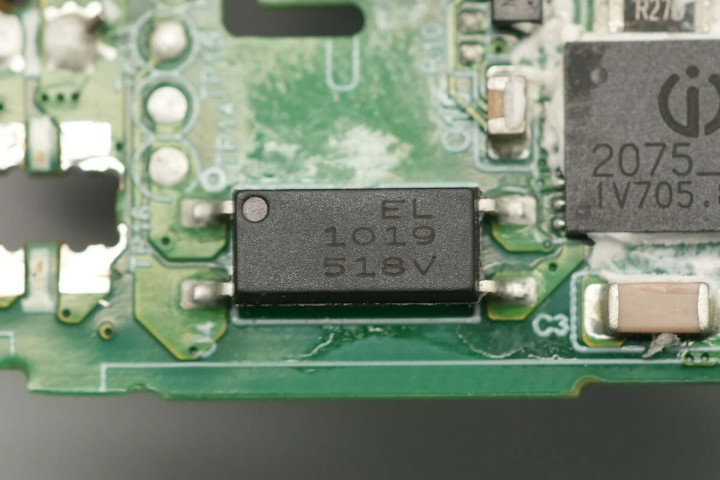

亿光EL 1019光耦，用于输出电压反馈。

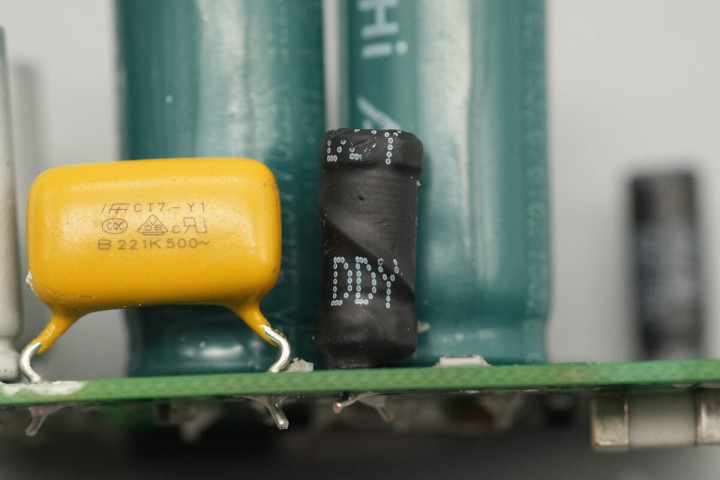

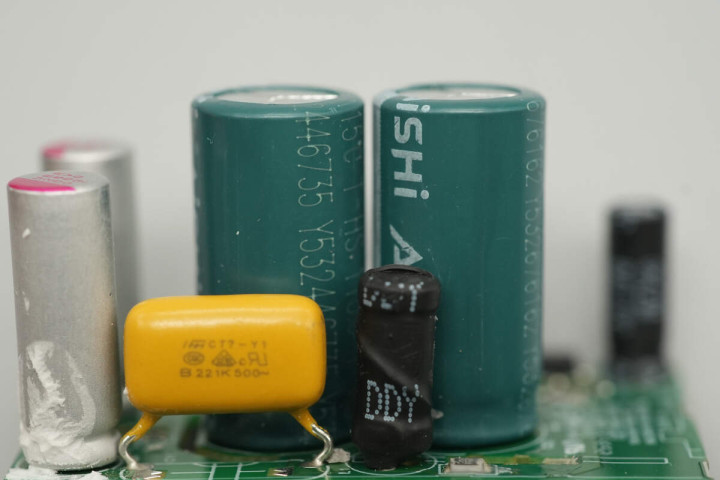

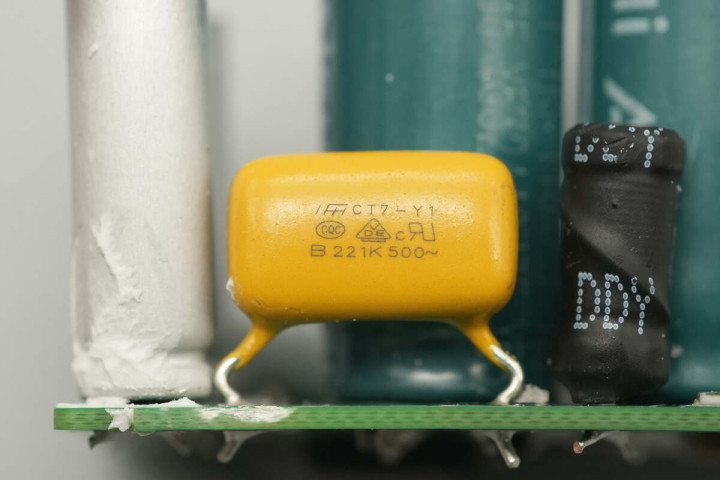

安规Y电容来自风华高科，为CT7系列串联Y电容，采用少见的黄色树脂封装。

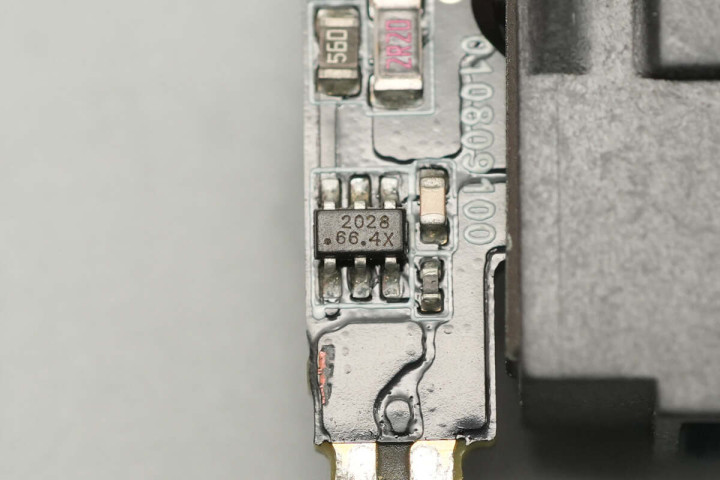

同步整流控制器来自英集芯，型号IP2028_B，这是一款支持宽电压输出系统的次级同步整流控制器，用于驱动高效反激变换器中的次级整流 MOSFET，可取代肖特基二极管。通过检测同步整流（SR）MOSFET的漏极-源极电压，可以输出理想的驱动信号开通或关断MOSFET。
同步整流的应用可以有效降低二次侧整流器的功耗，获得更高的效率和更低的温升，实现更高的功率密度。仅需极少的外围器件，IP2028就可以为3.3-28V输出电压应用提供高性能的解决方案。
IP2028_B无需辅助绕组供电，内部的稳压电路就可以产生合适的电源电压，这使得它适用于具有低输出电压要求的充电器应用，或采用高侧同步整流方案的适配器应用。
为了保证快速关断MOSFET的能力，随着次级电流的减小，芯片通过降低MOSFET的驱动电压来将MOSFET的导通压降调节至约30mV，并在漏极-源极电压反向之前将其迅速关断。 可配置的伏秒积检测电路防止芯片在DCM和准谐振时的VDS振铃或ZVS操作时导致错误开启。采用 SOT23-6封装。
敲碎磁芯，平面变压器内部跑道型线圈一览。

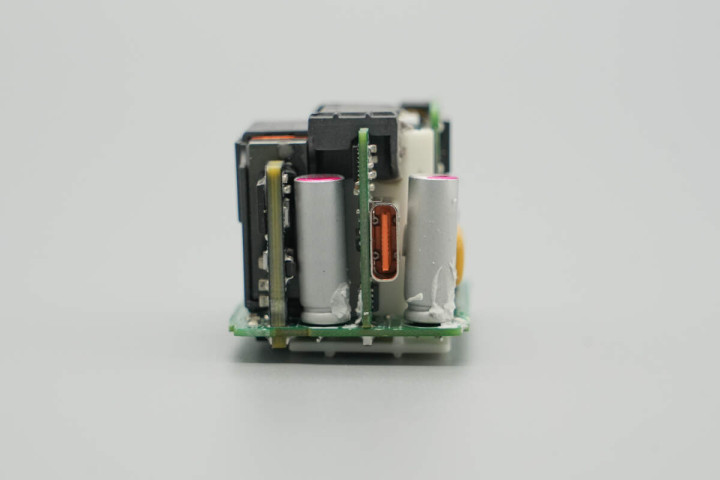

模块输出端一览，主板上设有两颗固态滤波电容，USB-C接口采用协议小板焊接。
将小板拆下，板子正面还设有输出VBUS开关管。

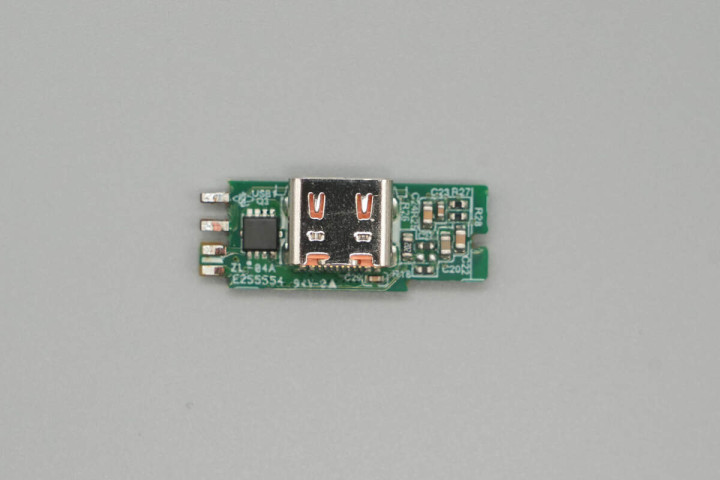

另一面设有协议芯片。

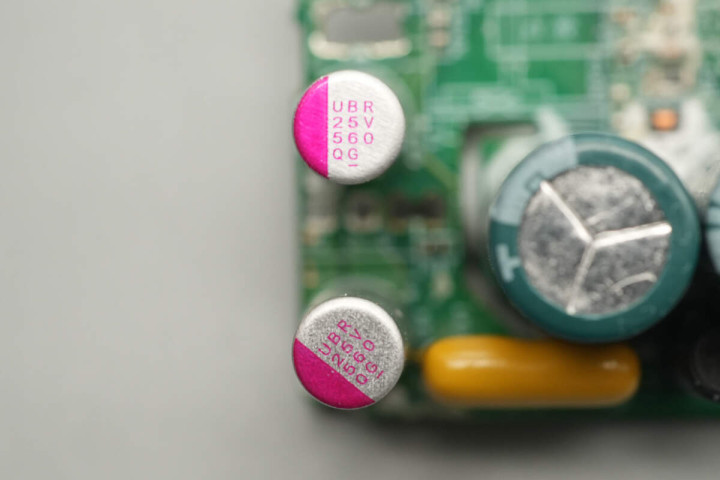

两颗输出滤波固态电容采用万裕UBR系列，规格都是25V560μF。

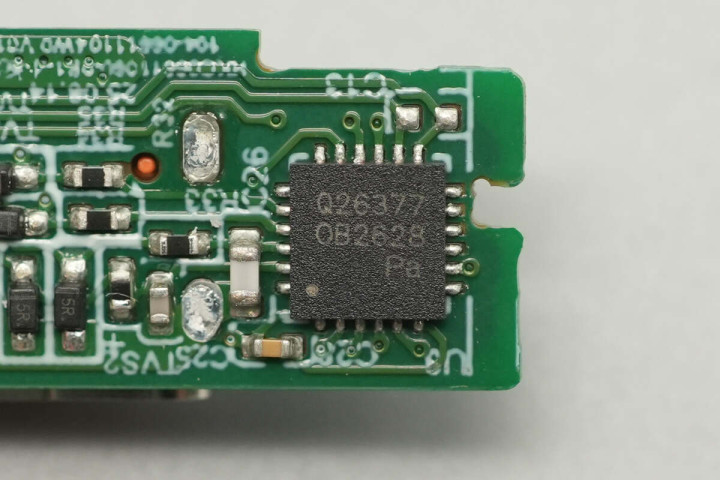

协议芯片来自昂宝，型号OB2628，采用QFN24封装。

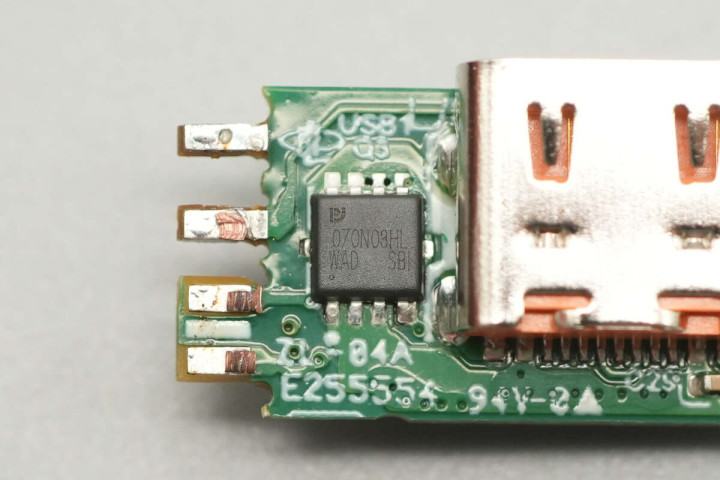

VBUS开关管来自平伟，丝印070N03HL，采用DFN3*3封装。

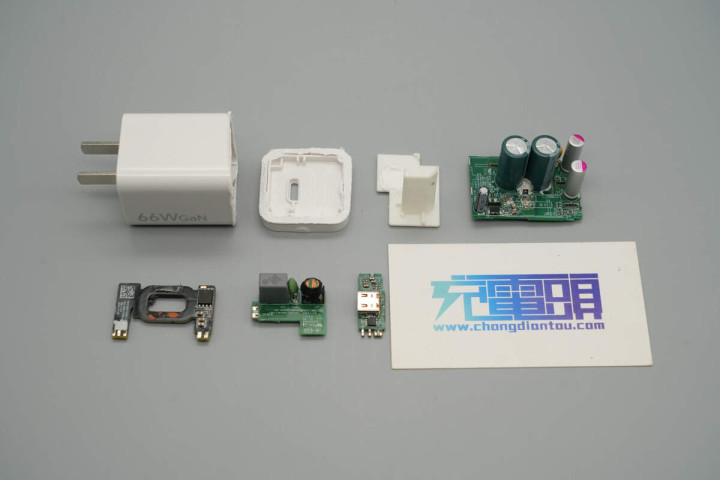

全部拆解一览，来张全家福。
充电头网拆解总结

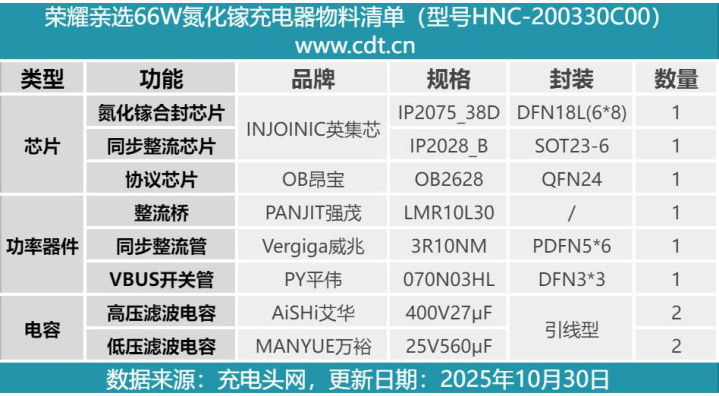

最后附上荣耀亲选66W氮化镓充电器的核心器件清单，方便大家查阅。
荣耀亲选66W氮化镓充电器内部模块由多块小板堆叠设计，在英集芯GaN氮化镓方案和平面变压器进一步助力下，机身尺寸实现很大突破，产品整体小巧精致，差旅携带十分方便。性能方面，产品支持荣耀66W私有快充，同时还支持65W PD/PPS快充，可满足荣耀、华为等品牌设备的快充需求。
充电头网通过拆解了解到，充电器基于英集芯科技IP2075_38D+IP2028_B高集成合封氮化镓电源方案设计配配查官网，不仅有效简化电路设计缩小产品体积，同时还为电源带来更为可靠的系统和更优的效率表现。采用艾华、万裕两大品牌电容滤波，PCBA模块输入端灌胶散热，变压器外套塑料壳绝缘，整体做工用料可圈可点，荣耀品牌背书确实值得信任。
